校园，是莘莘学子追求知识，放飞梦想的殿堂，是充实能力，锻炼能力的地方，在无数人的印象中，恬静的适宜学习的氛围一直是校园的代名词。但是，如今在各个校园内，各类污染正在危害着学生的健康。

不同测试地点受污染源的影响不同，环境污染程度也存在着一定的差异，为了掌握学校的实际的扬尘、噪声、风速、风向、温度等环境参数实时数据，合理安排学生课间活动、体育运动等户外活动，减小学生受环境污染的伤害，学校有必要建设一套固定的环境质量实时在线监测系统。

校园环境污染主要表现在雾霾及噪声的污染。雾霾，众所周知雾霾所含的细微颗粒物超标可对人的身心健康造成的危害很大，雾霾天气长时间户外活动对人的呼吸系统和心血管系统有很大影响，严重时可引发肺癌及心血管疾病。噪声污染是指所产生的环境噪声超过国家标准规定的环境噪声排放标准，并干扰他人的正常工作、学习和生活的现象。环境噪声污染是一种能量污染，与其他工业污染一样，是危害人类环境的公害，

校园噪声空气质量实时在线监测系统，对校园的噪声及空气质量实时在线监测，当噪声、空气质量污染超标时，提醒学校老师对学生的户外活动及体育运动进行调整。减轻污染对师生的健康侵害。

一、系统简介

YH-ZC200环境质量在线监测系统由颗粒物在线监测仪、噪声监测仪、气象监测仪、视频监控系统、现场户外LED显示系统、数据采集和传输系统及信息监控管理平台组成。系统集成了物联网、大数据和云计算技术，通过光散射粉尘在线监测仪、噪声监测仪、360球形摄像头、气象五参数采集设备和采集传输等设备，实现了实时、远程、自动监控颗粒物浓度;数据通过采用3G/4G网络传输，可以在智能移动平台、桌面PC机等多终端访问;监控平台还具有多种监测数据统计、超标报警和各种数据分析等功能，可广泛应用在校园室外环境质量实时监控，为校园室外活动及体育运动时间安排提供可靠参考依据。

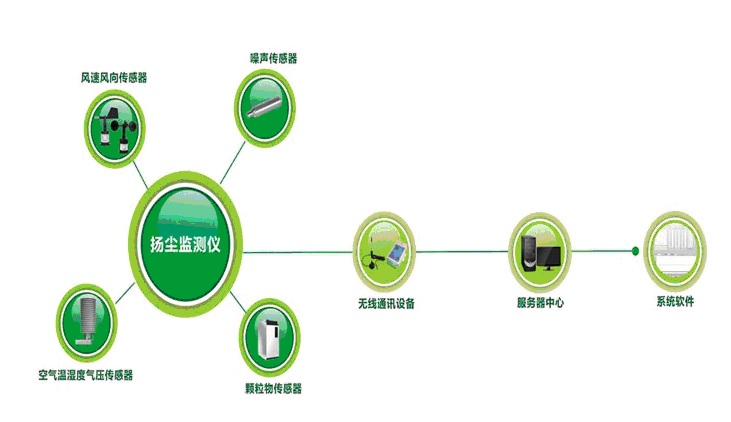

二、系统结构图

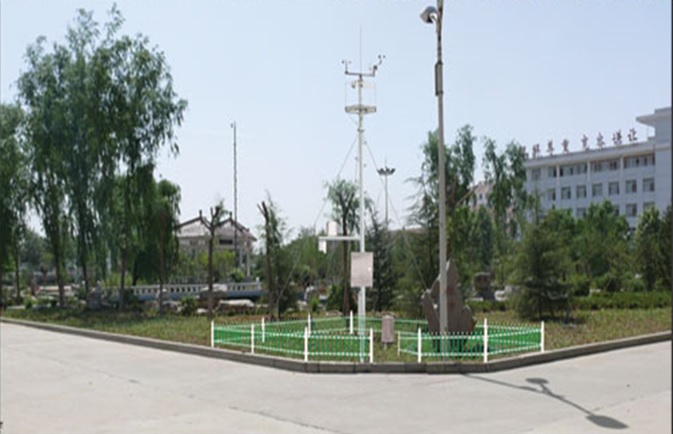

三、系统现场效果图及系统平台功能介绍

2、系统组成

1）扬尘实时监测单元

对扬尘进行连续自动监测，扬尘每分钟采集一次数据，并实时上传至服务器供后台程序统计和分析。扬尘监测包括PM10和PM2.5两个参数，并同时实时上传到数据中心和监控平台；

2）噪声实时监测单元

安装全天候户外传感器单元，对户外的噪声进行连续监测，并同时实时上传到数据中心和监控平台；

3）气象监测单元：

具备风速、风向、温度、湿度、大气压等环境参数的监测，为扬尘和噪声监测数据的后期分析提供气象参数保障；特别是通过风向对扬尘的运动趋势做科学预测和报警；在不同的气象条件下，对扬尘、噪声监测数据做科学的修正；

4）视频叠加系统：

测量的噪声值、PM2.5、PM10、气象参数的值可直接叠加到实时视频监控画面上，让管理人员及时、直观的了解校园内的扬尘、噪声污染情况。管理人员还可以查阅视频了解污染情况以便采取相应措施，合理安排学生室外活动及体育运动时间；

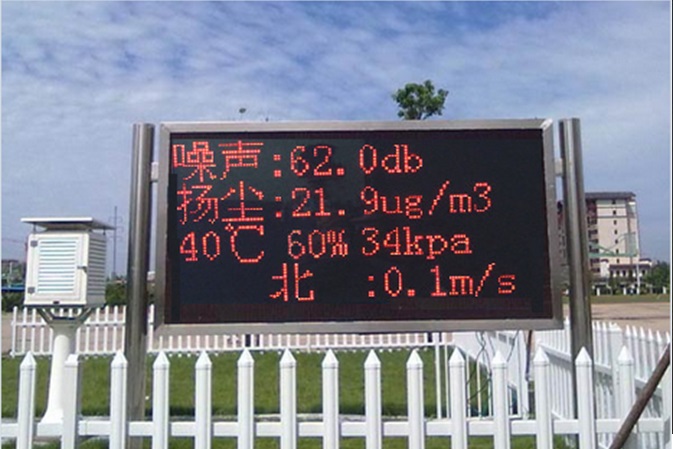

5）现场户外LED显示：

实时监测数据LED显示，既便于管理人员及老师和学生观察校园环境质量实时数据，同时又提升了学校校园的形象。

6）数据采集、传输、处理系统：

采集、存储各种监测数据，并按后台服务器指令定时向后台服务器传输监测数据和设备工作状态；

可采用3G/4G/WIFI无线传输模式进行传输，也可采用有线传输模式；

对所收取的监测数据进行判别、检查和存储；对采集的监测数据按照统计要求进行统计分析处理。

7）信息监控平台

提供基于Web的管理系统，在线显示各前端污染源的实时扬尘、噪声和气象参数数据，实现对实时监测仪的参数调控，实现对历史监测数据的统计分析，实现在线数据下载、图像查询等功能。并具有污染物超标报警功能，权限管理功能，可向不同层面的管理者展示所需的信息。

8）客户终端

客户终端支持采用智能移动平台（如智能手机、平板电脑）、桌面 PC 机、网络电视等各种能接入公网的设备。

3、数据统计与分析：

四、系统特点及功能

1、内置工控行业专利控制技术，专业配套系统集成商成套系统；

2、多种污染源实时监测：将噪声监测和扬尘监测集成一体；

3、视频叠加功能：噪声、扬尘、气象数据叠加在视频监控画面上动态实时显示；

4、24小时365天全时工作，故障提示报警功能；

5、3G/4G、运营商专线网络、无线wifi、RS485通讯方式可选。

6、IP65标准的机箱，具有坚固、防尘、防锈、防潮，适应各种复杂恶劣环境；

7、可在相对湿度10%-90%，温度-40℃-70℃的环境中正常工作；

8、实时方便的无线传输方式，在移动公网覆盖的区域内都可以工作；

9、可以根据环境管理的要求进行储存、汇总、统计、分析、评价和信息发布；

10、能绘制环境监测数据时间、空间分布图、各种数据报表；

11、GPS软件：配合GPS单元，测量监测终端的位置，并存入数据库；
